Вертикально-сверлильный станок 2С132

Новинка

Код товара: 723

Под заказ

5.0 (голосов 333 / просмотров 856)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Российская Федерация, Кувандык

Ø Сверления, мм	50
Вылет шпинделя, мм	250
Реверс	Есть
Напряжение, В	380
Мощность, кВт	4.12
Масса, кг	1200

Описание
Характеристики
Отзывы
Доставка

Вертикально-сверлильный станок 2С132 - это надежное и качественное оборудование, которое позволяет выполнять сверлильные операции на высоком уровне точности. Он предназначен для обработки различных материалов, таких как металл, дерево, пластик и другие.

Вертикально-сверлильный станок 2С132 идеально подходит для производства металлических и деревянных деталей, а также для выполнения сверлильных работ в промышленных цехах и мастерских.

Вертикально-сверлильный станок 2С132 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских. Для выполнения следующих операций: сверление, зенкерование; развертывание; рассверливание; нарезание резьб.

Гарантия на станок составляет 12 месяцев.

Преимущества сверлильного станка 2С132

В конструкцию станка входит чугунная станина, повышающая точность обработки деталей и устойчивость модели, а также снижающая вибрацию корпуса.
Позволяет использовать при работе широкий перечень инструментов, повышающий спектр технологических возможностей оборудования, к примеру, корончатые сверла и фрезы.
На рабочей поверхности станка присутствует механизм регулировки высоты, что повышает удобство обслуживания аппарата.
Конструкция работает с прогрессивной циркуляционной системой смазывания сверлильного устройства.
Электрический узел в сверлильном станке встроен в колонну. Это, а также присутствие в модели муфты перегруза, способствует большей электробезопасности.
Устройство подачи смазочно-охлаждающих жидкостей, включая бак, у станка вертикально-сверлильного 2С132 встроено в основание и работает очень эффективно.
Расширенный диапазон скоростей режущего элемента позволяет более точно подбирать обороты технологических операций.

Технические характеристики сверлильного станка 2С132

ОСНОВНЫЕ ПАРАМЕТРЫ	РАЗМЕРЫ
Наибольшая высота заготовки, мм	600h14
Наибольшая масса 2С132 устанавливаемой заготовки, не более, кг	600
Максимальный диаметр сверления в стали 45 по ГОСТ 1050, мм	50**
Пределы диаметров нарезания резьбы в стали средней твердости	М3…М33
Наибольшая масса инструмента, устанавливаемая на станке, не более, кг	6
ХАРАКТЕРИСТИКА ПОДЪЕМНОГО СТОЛА
Размеры рабочей поверхности стола, не менее, мм:
Ширина	500h14
Длина	500h14
Количество Т-образных крепежных пазов, шт	3
Ширина Т-образных пазов, мм	18H12
Расстояние между Т-образными пазами, мм	100±0,4
ХАРАКТЕРИСТИКА РАБОЧЕГО ПРОСТРАНСТВА
Наибольшее перемещение шпинделя, мм	250
Наибольший ход подъемного стола, мм	300
Наибольшее установочное перемещение сверлильной головки, мм	170
Наибольшее расстояние от оси шпинделя до направляющей колонны, мм	300
Наибольшее расстояние от торца шпинделя до рабочей поверхности стола, мм	750
ХАРАКТЕРИСТИКА ШПИНДЕЛЯ
Размер внутреннего конуса конца шпинделя по ГОСТ 25557	Морзе 4; Морзе 5*
Степень точности конуса	АТ7
ХАРАКТЕРИСТИКА ГЛАВНОГО ПРИВОДА
Крутящий момент на шпинделе, не более, Hм	400
Осевое усилие на шпинделе, не более, H	15000
Пределы частот вращения шпинделя, мин-1:	31,5…1400±10,1%
Число ступеней рабочих подач, шт	9
Пределы рабочих подач шпинделя, мм/об	0,10; 0,14; 0,20; 0,28; 0,40; 0,56; 0,80; 1,12; 1,60±10,1%
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
Длина х ширина х высота	870х1110х2700
Площадь, занимаемая станком, м2	0,97
Масса станка, не более, кг	1200
ХАРАКТЕРИСТИКА ЭЛЕКТРООБОРУДОВАНИЯ
Род тока питающей сети ГОСТ Р МЭК 60204-1	Переменный трехфазный
частота тока, ГЦ	50±1
напряжение, В	380+10%, -15%
Электродвигатель главного движения:
Номинальная мощность, кВт	4
Номинальная частота вращения, мин-1	1430
Показатели точности и шероховатости обработки (в партии) образцов-изделий: точность:
При сверлении:	Н12
При развертывании:	Н8
Шероховатость внутренней поверхности образца-изделия, Ra:
После сверления:	6,3
После развертывания:	1,6
Режим работы станка и марки масел и СОЖ:
Режим работы	Ручной
Рекомендуемая марка СОЖ, не влияющая на работоспособность изделий из маслостойкой резины	Эмульсол «РОСОЙЛ-500» ТУ 0258-009-06377289-2000
Количество заливаемой СОЖ, л	18,7
Допустимые марки масел в системе смазки	ИНСп 65И-20А ГОСТ 20799-88 ЛКС-2

** сверление отверстий диаметром более 35 мм допускается при минимальных подачах (S=0.1; 0.14 мм/об) и оборотах (n=63; n=90 мм/об), и с предварительным просверливанием отверстия меньшего диаметра.

*Опция.

Габариты рабочего пространства:

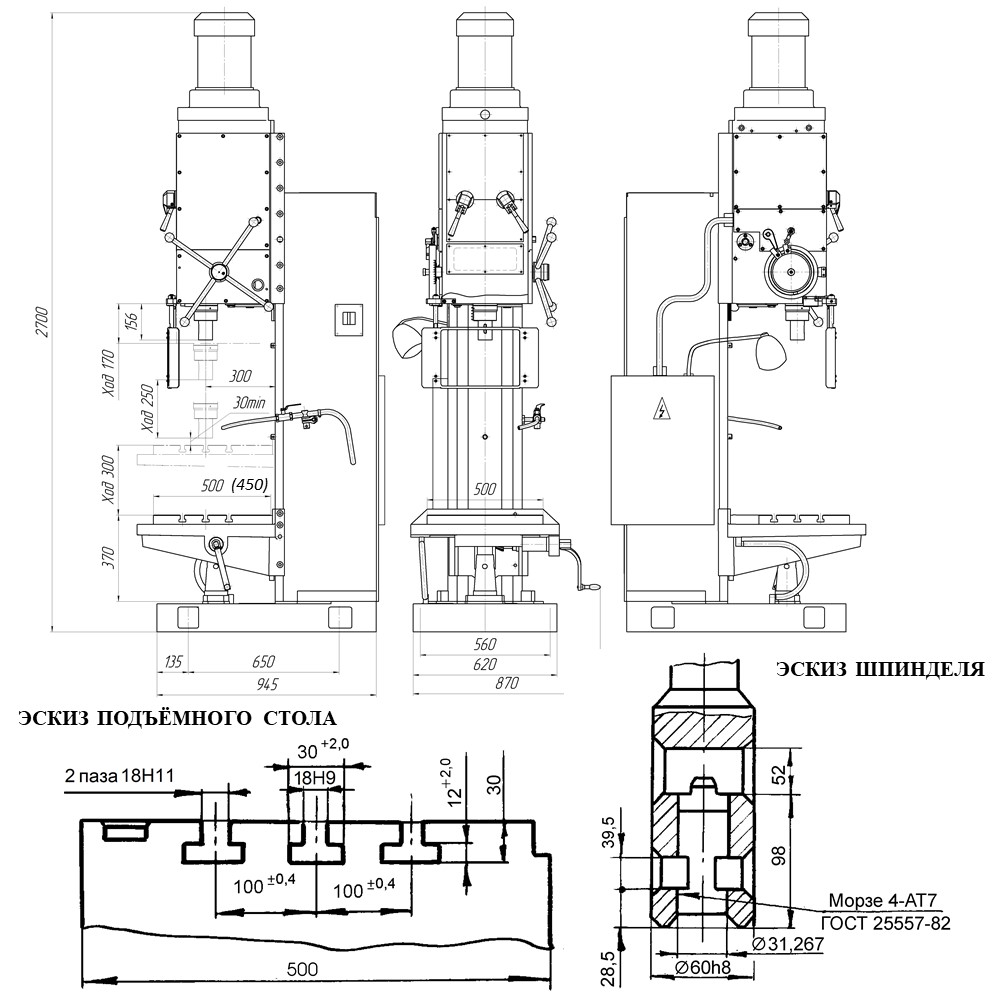

Установочные и присоединительные размеры станка, эскизы конца шпинделя и подъемного стола

Использовать станок возможно в разных климатических зонах при температуре от -10°С и до +45°С. Резкие перепады температур или длительное пребывание станка под солнечными лучами или другими источниками тепла, могут негативно отразиться на электрической схеме и отдельных узлах. Влажность воздуха в производственном помещении должна быть не более 80%.

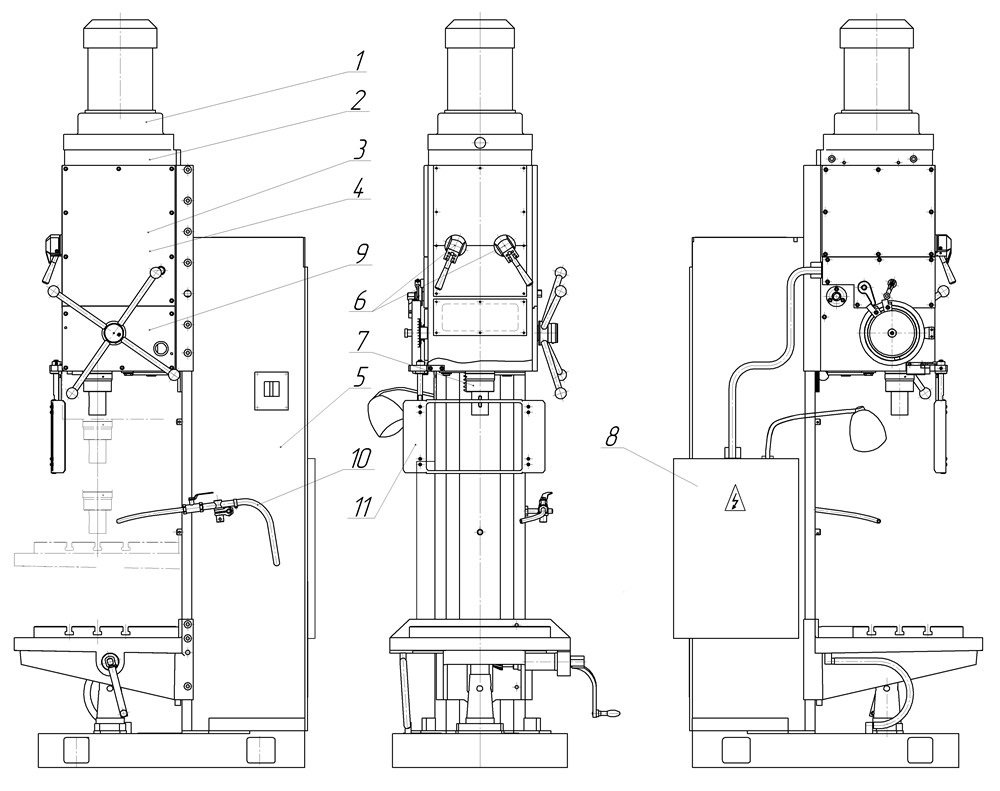

Расположение и обозначение составных частей оборудования:

Расположение и обозначение составных частей оборудования

1. Привод. 2С132.21.000 (1400 мин-1)
2. Коробка скоростей. 2С132.20.000 (1400 мин-1)
3. Насос плунжерный. 2С132К.24.000
4. Коробка подач. 2С132.30.000
5. Основание. 2С132.10.000
6. Механизм управления скоростями и подачами. 2С132.25.000
7. Шпиндель. 2С132.50.000
8. Электрооборудование. 2С132.95.000* (Российская)
Электрооборудование. 2С132.92-1.000* (Телемеханик)
9. Сверлильная головка. 2С132.40.000
10. Система охлаждения. 2С132.80.000
11. Ограждение зоны резания. 2С132.45.000*
* - Дополнительная опция
