Четырехсторонний станок с пильным узлом 18,5 кВт QUADRO 521 SAW

Четырехсторонний станок Quadro 521 SAW может использоваться как классический пятишпиндельный станок для производства большинства погонажных изделий. Также 5-й шпиндель станка оснащен увеличенным двигателем 11 кВт, шпоночным пазом для установки дисковых пил. При этом высота пропила - 50 мм.

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.

Получаемые изделия

Преимущества

• Пильный узел 18,5 кВт
• Электроподъем пильного узла
• Пильный узел 50 мм
• Инвертор на подачу
• Охлаждение пильного узла
• В базовом комплекте 2 стола и 2 пластины

Конструктивные особенности

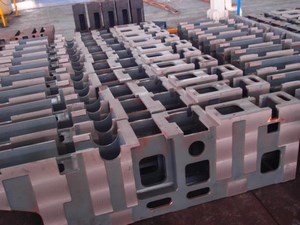

	Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

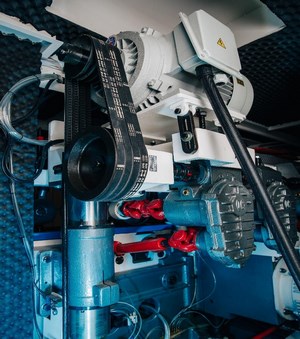

	Усиленные крестовины карданов и массивные редукторы Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.

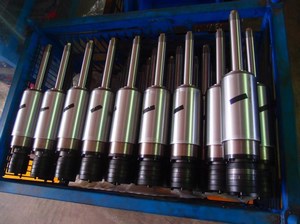

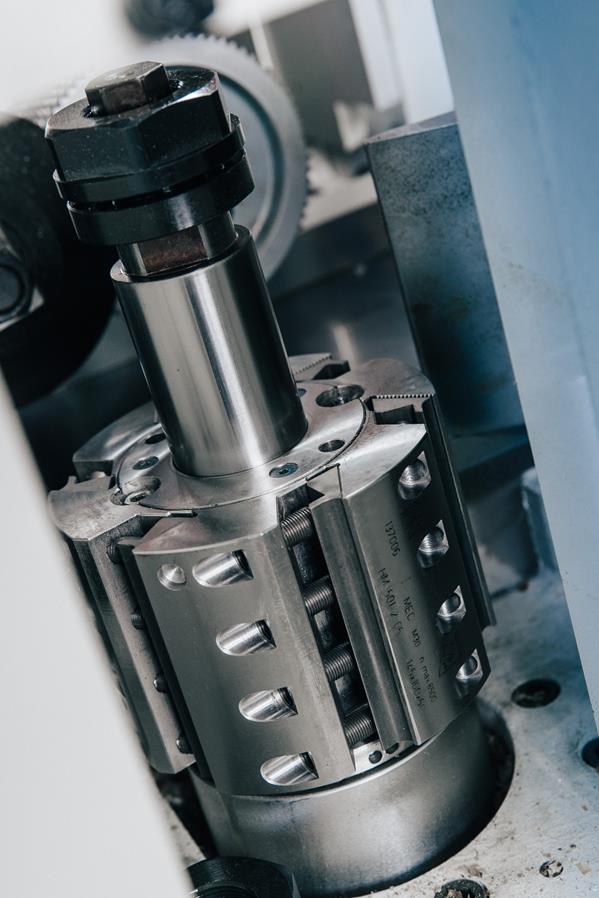

	Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес 18тной фирмы NACHI (Япония).

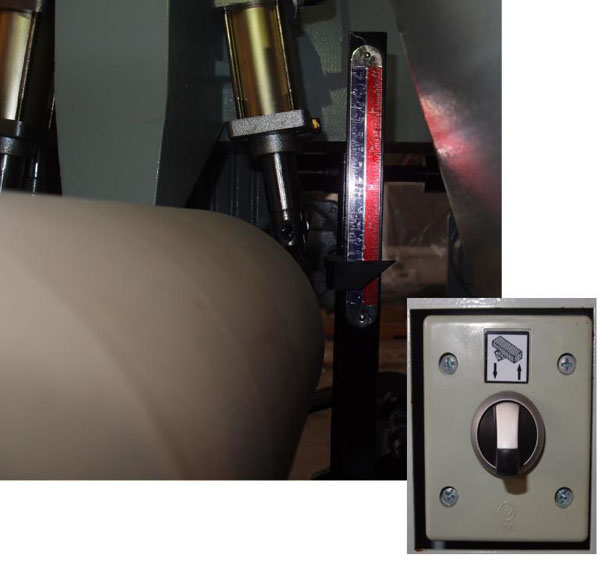

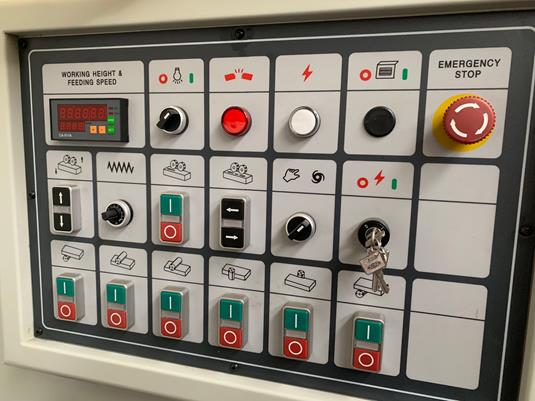

	Электромеханическая настройка пильного узла Для удобства и быстроты наладки пильный узел настраивается при помощи пульта, расположенного на передней панели станка.

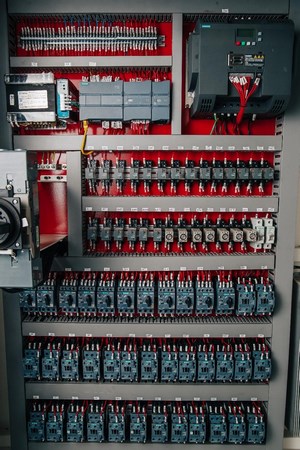

	Электрокомпоненты В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER.

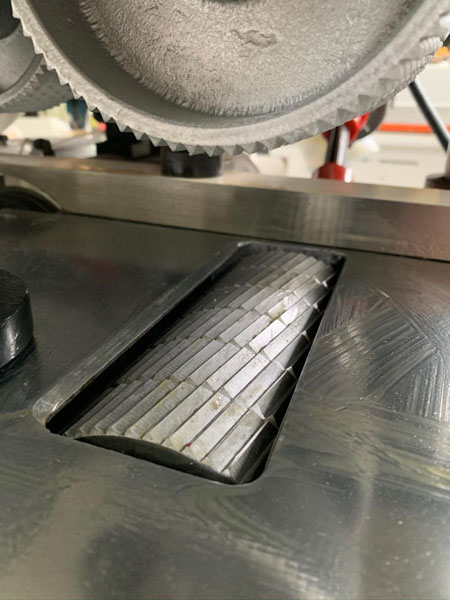

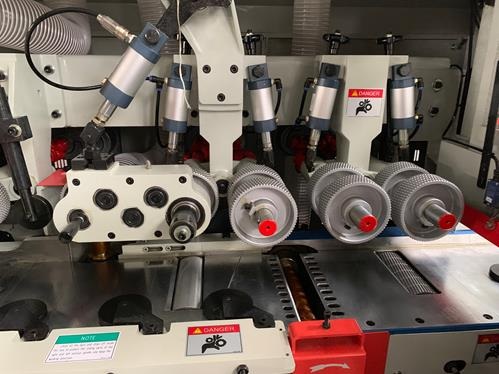

	Надежная система подачи и фиксации пиломатериала Система фиксации состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположены 4 приводных ролика. Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности.

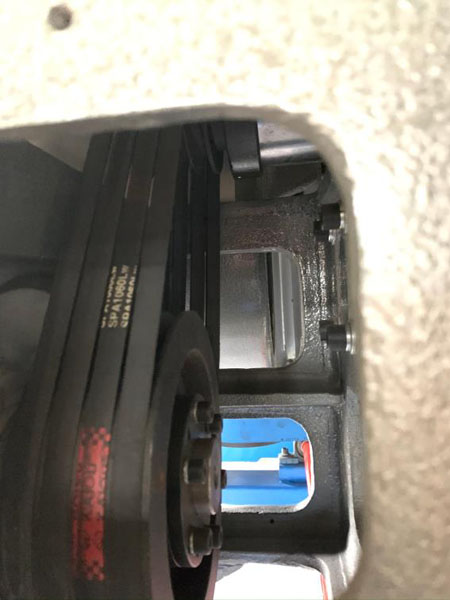

	Клиновые ремни Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.
	Массивные прижимные плиты Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.

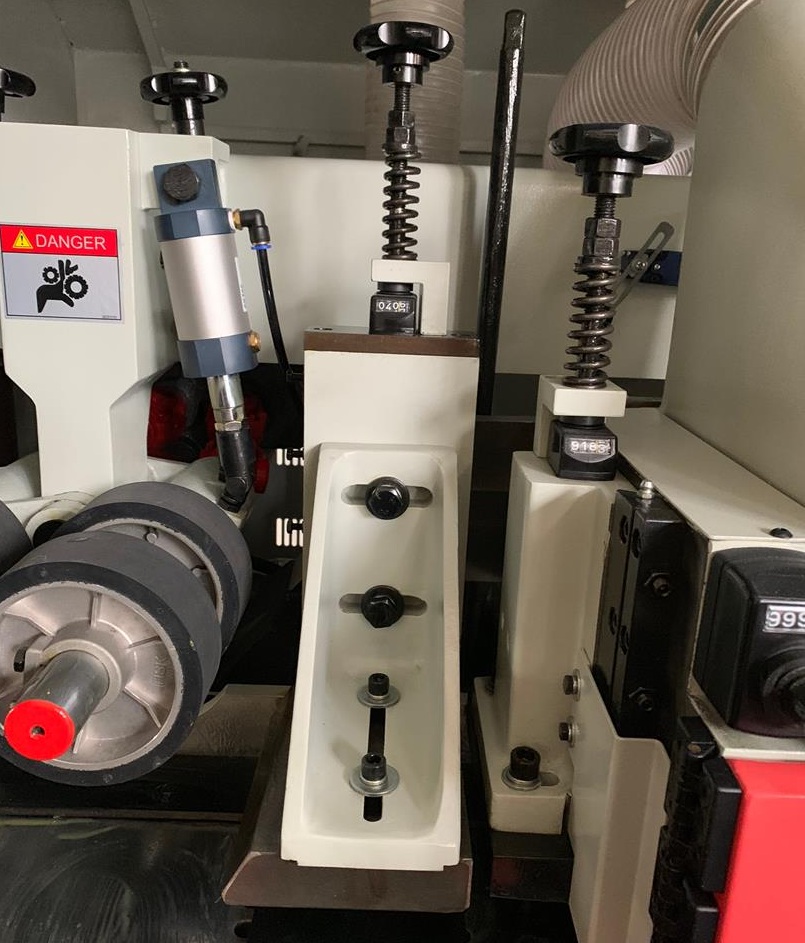

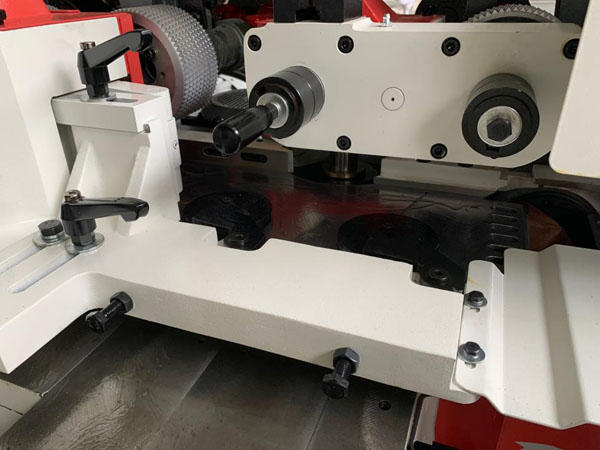

	Боковой роликовый прижимной блок 2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

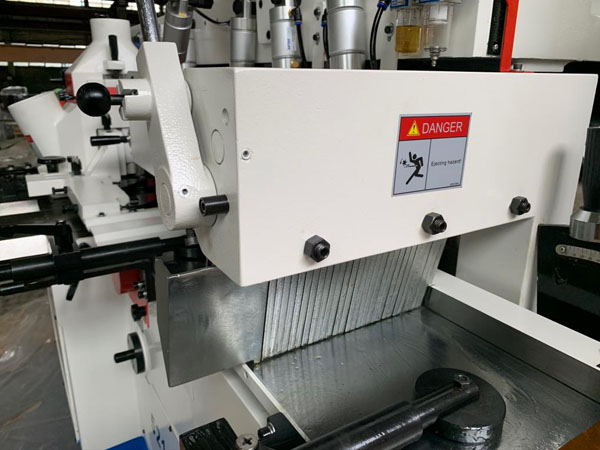

	Когтевая защита Когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

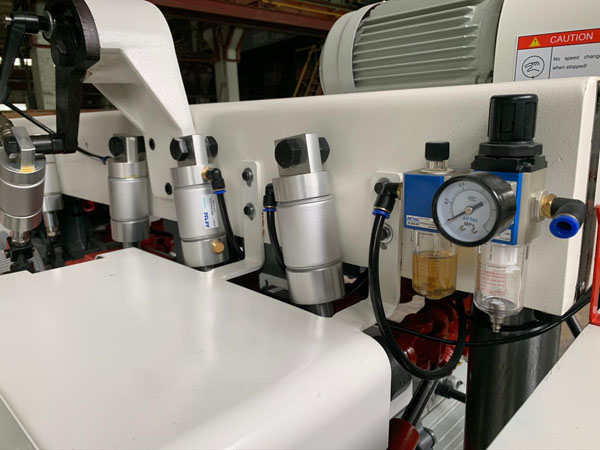

	Пневматическое управление прижимами Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.

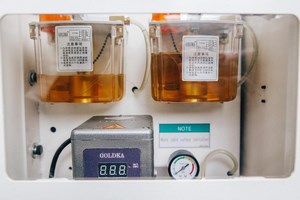

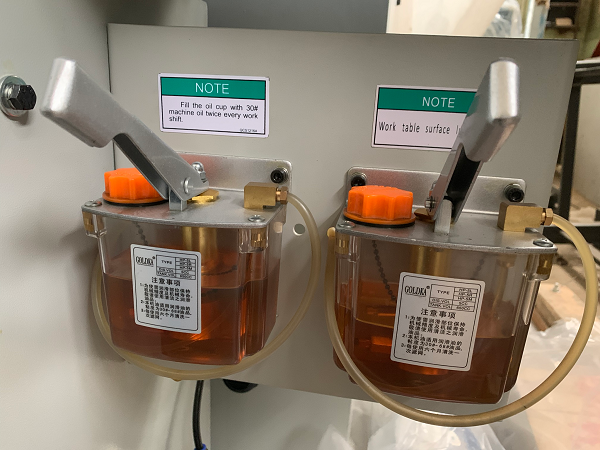

	Централизованная система смазки узлов Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка.
	Частота вращения шпинделей 6800 об/мин Необходима для увеличения производительности с сохранением высокого качества продукции.
	Инвертор Станок оснащен бесступенчатой регулировкой скорости подачи от 8 до 33 м/мин.
	Смазка рабочего стола На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
	Хромированный подающий стол Стол покрыт хромом для повышения износостойкости.
	Охлаждение пил Для эффективного охлаждения пил во время работы станок оснащен отдельным штуцером для подключения воды для охлаждения. К данному штуцеру подключается шланг с внутренним диаметром Ø 12. Путем регулировки степени открытия регулировочного клапана можно регулировать объем воды, подаваемой в полый пильный вал. При включении двигателя подачи электромагнитный клапан штуцера автоматически открывается, и вода поступает внутрь полого пильного вала. При вращении вала вода выбрасывается на пилы, за счет чего достигается их охлаждение. При обработке сухих заготовок пользователю рекомендуется использовать охлаждение воздухом, для этого к тому же штуцеру подключается источник холодного воздуха. Такой способ охлаждения эффективно продлевает срок службы пил.

Комплектация

Дополнительный стол Станок оснащен дополнительным столом и пластиной для установки дисковых пил диаметром до 230 мм (высота пропила 50 мм)
