Гидравлическая гильотина FABTEC QC12Y 12x4000 с ЧПУ Е21S

Код товара: 101317

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: FABTEC

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC

Больше 500 единиц оборудования в наличии.
Склад в Московской области (Шереметьево)
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Доставка

Особенности

• QC12Y - 12x4000 - гидравлическая гильотина с рабочей длиной 4000 мм применяется для резки листового металла толщиной до 12 мм;

• В станке используются современные и качественные комплектующие от Bosch-Rexroth (Германия), SUMITOMO (Япония), Panasonic (Япония). Конструкция станка жёсткая и надёжная, устойчива к вибрациям;

• Работает по схеме "принцип с качающейся балкой". Движение верхней балки осуществляется по дуге. Это позволяет получить более точный рез без заусенцев;

• Управление с помощью ESTUN E21S. Простая и лёгкая настройка и регулировка гильотины для автоматизации процесса работы;

• На рабочем столе станка установлены шариковые вставки для удобного размещения и перемещения заготовок. Позиционирование листа теневой подсветкой линии реза. Безопасное выполнение операций благодаря защитным барьерам и решёткам.

Технические характеристики

Характеристика	Значение
Производитель	FABTEC
Код номенклатуры	36896
Страна-производитель	КНР
Рабочая длина, мм	4000
Толщина металла, мм	12
Количество ходов, шт/мин	8
Угол резки, °	2 °
Настройка заднего упора, мм	20 – 800
Мощность двигателя, кВт	18.5
Длина, мм	4800
Ширина, мм	2150
Высота, мм	2050
Вес FABTEC QC12Y 12x4000, кг	12000

Комплектация

Стандартная комплектация:

Управление ESTUN E21S
Рабочий стол с шариками
Передние поддерживающие опоры (мин. 3 шт.) L=800
Привод заднего упора электро-механический
Управление задним упором с электроприводом, точность позиционирования упора ± 0.1 мм
Дистанционная педаль управления
Набор режущего инструмента (верхний и нижний)
Комплект инструмента для наладки гильотины
Руководство по эксплуатации на русском языке

Контроллер ESTUN E21S

Контроль перемещения заднего упора
Контроль количества циклов
Контроль конечного положения
Возвращение в исходное положение
Автоматический поиск начальной точки
Сохранение и восстановление параметров
Быстрая индексация позиции
Память на 40 программ по 25 шагов в каждой
Защита от внезапного выключения питания

Конструкция гидравлической гильотины QC12Y

Масляный бак и гидравлический блок Подсветка Поворотная балка Панель управления Главный цилиндр Быстрое возвращение цилиндра Защитный барьер Редуктор заднего упора Зев Задний упор
Верхний нож Нижний нож Рабочий стол

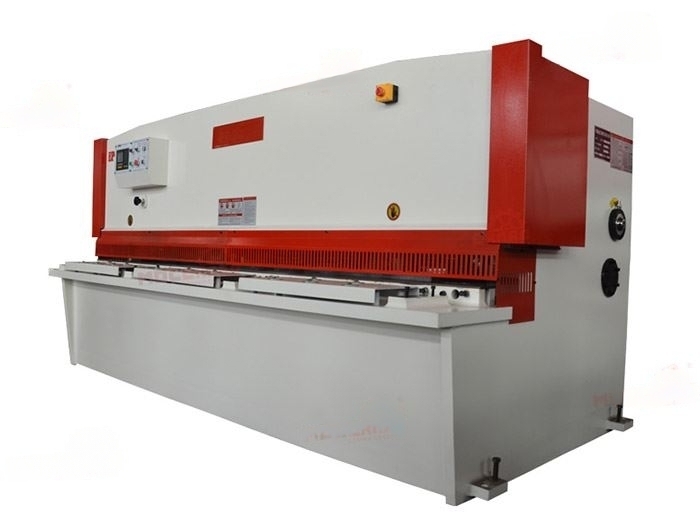

Вид гильотины QC12Y
