Горизонтально-расточные станки IRONMAC IH-110 CNC

Горизонтально-расточной станок с поворотным столом IH-110 CNC представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, IH-110 CNC является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности.

IH-110 CNC осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке IH-110 CNC, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.

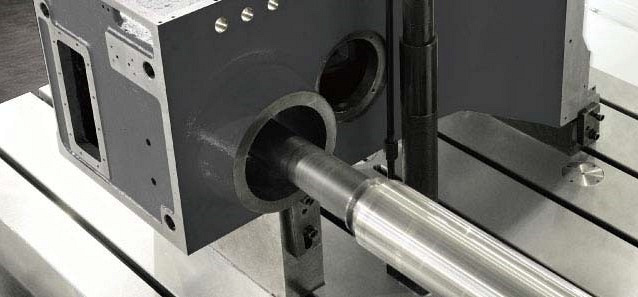

Получаемые изделия

Преимущества

• Жесткий азотированный шпиндель с конусом ISO-50
• Диаметр расточного шпинделя: 110 мм
• 2-х ступенчатый редуктор
• Выдвижение шпинделя W-600 мм
• Чугунная колонна с противовесом
• Ход по оси X -1600 мм
• Направляющие скольжения
• ЧПУ FANUC / SIEMENS на выбор

Конструктивные особенности

	Панель управления Система ЧПУ FANUC 0i-MF Plus (5)Централизованная панель управления с 10,4-дюймовым цветным ЖК-монитором;Универсальное программирование ISO G-кода;Интегрированные модули ввода/вывода;Интерфейс слота для карты CF и USB;Метрическая/дюймовая система;Многоязычное отображение операционной системы (китайский, английский, немецкий, и т.д);Интерполяции по осям;Многофункциональная диагностика.Система ЧПУ Siemens SINUMERIK 828D slПанель управления с 10,4-дюймовым цветным TFT-монитором;QWERTY клавиатура;SINAMICS S120;Универсальное программирование ISO G-кода;Интерфейс слота для карты CF и USB;Совместимость с различными портативными устройствами MPG;Инкрементальное/абсолютное программирование, программирование диаметра/радиуса и преобразование в дюймы/метры;Многоязычное отображение операционной системы (китайский, английский, немецкий, испанский, русский и т.д);Интерполяции по осям;Многофункциональная диагностика.
	Ручной электронный маховичок (MPG) Предназначен для удобства эксплуатации и настройки инструмента.
	Панель управления и электрическая система В станке используется надежная и оптимизированная электрическая система. Электрические компоненты в основном размещены в электрическом шкафу. Для облегчения работы, на панели управления размещены кнопки управления.Большой электрошкаф для отвода тепла и обслуживания;Аккуратная проводка и четкая маркировка в герметичном шкафу, обеспечивающем защиту от проникновения пыли и влаги;Используется поворотная подвес IRONMAC IH-110 CNCная кнопочная панель управления (Другая конструкция панели также может быть выполнена по индивидуальному заказу).
	Серводвигатель Установлен серводвигатель переменного тока большей мощности и 4-ступенчатый редуктор. Для приведения в действие коробки скоростей и зацепления шестерен на разных ступенях переключения используются гидравлические цилиндры. Другой серводвигатель переменного тока установлен на станине для подачи осей. Регулировка скорости каждой ступени достигается с помощью двигателя шпинделя и блока сервопривода.Серводвигатель шпинделя с цифровым приводом для регулирования скорости;4-ступенчатый редукторный механизм отвечает разнообразным потребностям резки, т. е. обеспечивает высокий выходной крутящий момент при работе на низкой скорости или большую мощность при работе на высокой скорости;Переменная скорость подачи подходит для разнообразной резки различных материалов.
	Шпиндель и планшайба Шпиндель изготовлен из азотированной легированной стали 38CrMoAlA и имеет высокую износостойкость и точность;Шпиндель отшлифован и отполирован для обеспечения плавной подачи;Шпиндель с конусом ISO 50, совместим с различными стандартными режущими инструментами без необходимости дополнительных переходников, а режущий инструмент зажимается с помощью предварительно нагруженных тарельчатых пружин, в то время как разжатие осуществляется с помощью гидравлики с большим усилием);В шпинделе установлены конические роликовые подшипники, обеспечивающие высокую режущую способность;Планшайба предназначена для растачивания больших отверстий или фрезерования поверхностей;Доступны различные держатели инструментов для повышения производительности шпинделя и планшайбы, т. е. торцевые/фрезерные держатели, универсальные расточные головки и т. д.
	Стол, поперечный суппорт и суппорт Стол установлен сверху на поперечном суппорте (движется по оси X), а последний установлен на суппорте, который перемещается по направляющим станины в продольном направлении (ось Z). Стол вращается на гидростатическом подшипнике поперечного суппорта большого диаметра. Вращение стола (ось B) осуществляется за счет серводвигателя, шарико-винтовой передачи, ведущей шестерней и большим зубчатым венцом для вращения и индексации.
	Система смазки Смазочные масла подаются в различные точки движущихся компонентов и подшипников. Применяется автоматический лубрикатор с реле времени, чтобы обеспечить достаточное количество масла на направляющих скольжения, сохранить определенную масляную пленку и избежать возможных повреждений. Чистые трубопроводы и надлежащее уплотнение предотвращают утечку масла.
	Колонна Колонна с частыми ребрами жесткости изготовлена из высококачественного чугуна, что повышает устойчивость к скручиванию и гарантирует стабильную производительность резки. Широкие направляющие скольжения закалены и имеют большое расстояние между собой.
	Оси станка и основной конструктив Станок состоит из колонны, передней бабки, станины, суппорта, поперечного суппорта, стола, планшайбы и панели управления. Жесткая и надежная конструкция из чугуна обеспечивает превосходную виброустойчивость станка и высокую режущую способность. Станины станков изготовлены из высококачественного чугуна с обработкой смоляным песком и старением для снятия напряжений. Колонна крепится к станине болтами с помощью очень широких направляющих, которые поглощают вибрацию.Передняя бабка устанавливается на передней стороне колонны и перемещается по направляющим колонны вертикально. Она сбалансирована блоком противовеса для повышения производительности резки. Стол перемещается по направляющим станины и вращается на поперечном суппорте для обработки под разными углами.Ось X– поперечное перемещение столаОсь Y– Вертикальное перемещение передней бабкиОсь Z– Продольное перемещение столаОсь W– Осевое перемещение пиноли шпинделяОсь B– вращение столаОсь U- Радиальное перемещение ползуна
	Соединение осей Ось X– Серводвигатель напрямую соединен с ШВПОсь Y– Серводвигатель напрямую соединен с ШВПОсь Z– Серводвигатель напрямую соединен с ШВПОсь W– Серводвигатель соединен с подающим стержнем, который приводит в движение шпиндельОсь B– Серводвигатель соединен с ШВП, которая дополнительно приводит в движение валы шестерен и зубчатое кольцоОсь U- От серводвигателя по оси W через механизм зубчатой передачи
