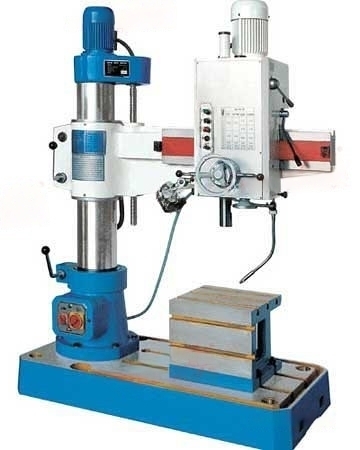

Радиально-сверлильный станок FABTEC Z3032 10/1

• Станок Z3032 состоит из основания, внутренней и внешней колонны, рабочего стола, шпиндельной бабки с коробкой скоростей и подач, привода главного движения, системы подачи СОЖ, системы смазки, пульта управления и электрического оборудования;

• Наружная колонна имеет возможность поворота до +-180 градусов. На колонну устанавливается рука. Траверса перемещается по колонне вверх/вниз при помощи электродвигателя подъема/опускания, величина хода контролируется концевиками;

• Шпиндельная бабка перемещается по траверсе влево и вправо до упоров. Перемещение по часовой стрелке, против часовой стрелки, торможение, смена скорости, нейтральное положение шпинделя контролируются при помощи только одной рукоятки управления, реализация реверса позволяет выводить метчик после нарезания резьбы;

• На лимбе с рукоятками автоматической подачи реализован механизм установки ограничения глубины сверления, по достижению пиноль шпинделя поднимется вверх. Пиноль шпинделя имеет противовес на цепи, облегчая оператору процесс перемещения;

• Предохранительная шариковая муфта на ограничение момента силы резания проскакивает при превышении установленного момента — выполняя предохранительную функцию механических узлов станка при поломке инструмента или выборе неправильных режимов обработки;

• Гидравлика отвечает за планетарное перемещение и реализует смену 10 ступеней скорости шпинделя и 8 ступеней подач шпинделя;

• Электрошкаф расположен на задней поверхности руки в специальной нише с дверцами. В электрошкафу находится выключатели, контакторы и мультифункциональное реле, управляющее электромагнитными клапанами и включением гидронасоса;

• Органы управления станком расположены на передней поверхности шпиндельной бабки. Бак СОЖ и насос расположены в основании станка.
