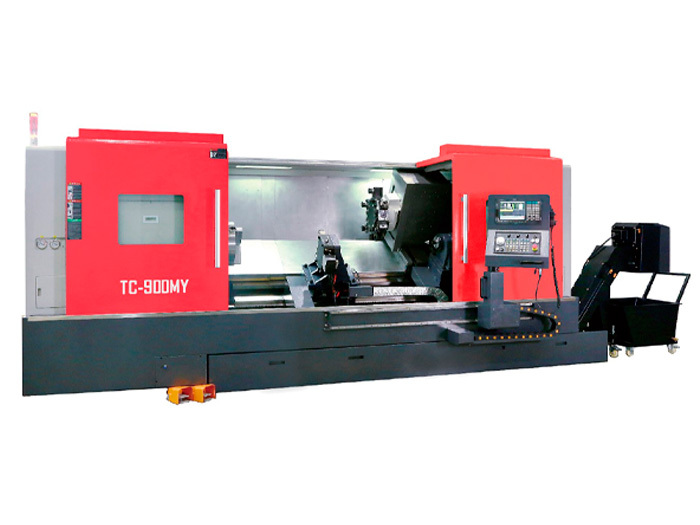

Токарный станок FABTEC TC-900MY/1000 с наклонной станиной
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC
- Больше 500 единиц оборудования в наличии.
- Склад в Московской области (Шереметьево)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
• Токарный станок с ЧПУ TC-900MY — это высокотехнологичное оборудование нового поколения, предназначенное для высокоточной обработки деталей сложной геометрии. Оснащённый осью Y, револьверной головкой с приводным инструментом и системой ЧПУ FANUC, станок демонстрирует отличные результаты как при мелкосерийном, так и при массовом производстве;
• Корпус станка выполнен в виде цельнолитой конструкции с наклоном 30° из высококачественного чугуна HT300, обеспечивая высокую жёсткость, виброустойчивость и стабильность геометрии в процессе обработки. Направляющие прошли термообработку и прецизионную шлифовку;
• Станок оснащён мощным шпинделем A2-8 с высокоточной подшипниковой группой NSK, системой динамической балансировки и ремённым приводом. Это позволяет уверенно выполнять как высокоскоростную, так и тяжёлую черновую обработку. Передачи по осям X и Z реализованы через прецизионные шарико-винтовые пары с двойной гайкой (Taiwan PMI);
• Наличие револьверной головки на 12 позиций с приводным инструментом и осью Y расширяет возможности станка, позволяя обрабатывать сложные фасонные поверхности, сверлить, фрезеровать и нарезать резьбу без необходимости в дополнительной установке;
• Задняя бабка с гидроприводом и программным управлением обеспечивает надёжную поддержку длинномерных деталей.
• Станок TC-900MY подходит для использования в машиностроении, авиационной, нефтегазовой, автомобильной и приборостроительной отраслях. Рекомендуется для обработки корпусных деталей, валов, фланцев, дисков и сложных фасонных изделий, требующих высокой точности, стабильности и высокого качества поверхности;
• Благодаря мощной кинематике, гибкости в оснащении и автоматизации, модель эффективна как в условиях единичного и мелкосерийного производства, так и в составе автоматизированных линий. Особенно выгодно использовать TC-900MY при необходимости совмещения токарных и фрезерных операций на одной установке — это позволяет существенно сократить время обработки и повысить производительность.
Основные комплектующие:
Стандартная комплектация:
СтанинаКорпус станины отлит единым целым под углом наклона 30° из чугуна марки HT300. Направляющие выполнены по технологии жёстких направляющих. Основные поверхности закалены среднечастотной закалкой (глубина слоя 3–5 мм, твёрдость HRC≥52), прошли высокоточную шлифовку. Благодаря продуманной системе рёбер жёсткости станина обладает высокой прочностью, устойчивостью к вибрациям и деформациям. Применено естественное и искусственное термоcтарение для снятия внутренних напряжений, что обеспечивает хорошую износостойкость и стабильность точности. | |
 | ШпиндельВысокожёсткий шпиндель сборного типа A2-8 с консистентной смазкой. Подшипники: NSKP4/NN3034 + 170BAR (в паре) + NN3030, что обеспечивает баланс между жёсткостью и стабильностью. Система прошла динамическую балансировку. Преимущества: высокая точность, стабильность, низкое тепловое искажение, отличная термостабильность. Подходит для высокоскоростной прецизионной обработки сложных, точных и массовых деталей. |
 | Передача по оси XПрименяется шарико-винтовая пара Taiwan PMI 4008 C3 класса с двойной гайкой для высокой точности. Используются 5 специализированных подшипников 30TAC62B и один радиальный подшипник 6206DDU. Это обеспечивает надёжную передачу и стабильность. |
 | Передача по оси ZИспользуется ШВП Taiwan PMI 5010 C3 класса с двойной гайкой. Установлены 5 подшипников 40TAC90B и один шариковый подшипник 6308DDU, обеспечивающие точную и жёсткую передачу при продольных перемещениях. |
 | Серворевольвер с осью YКонструкция высокой жёсткости, ход оси Y ±60 мм. Оснащён широкой револьверной плитой с трёхсегментным радиальным кулачком высокой точности. Приводится в движение серводвигателем, что позволяет выполнять быстрый и точный выбор ближайшего инструмента. Кулачковое зажимание осуществляется с помощью гидравлики с обратной связью от датчиков приближения. Время смены инструмента: мин. 0,32 с, макс. 0,52 с. Точность позиционирования ±0.2", повторяемость ±0.1". |
 | Гидравлическая задняя бабкаНаправляющая задней бабки отлита вместе со станиной, что обеспечивает жёсткость и устойчивость к вибрациям. Перемещение и фиксация — через гидравлический интерлок. Перемещение пиноли возможно только при разблокированной нижней плите. Пиноль — вращающаяся + фиксированная, с программным или ручным управлением, быстро и удобно. |
 | Привод и сервооснастка подачиШпиндель приводится серводвигателем через ремень, что обеспечивает как высокоскоростную, так и тяжёлую резку. Оси X и Z оснащены мощными серводвигателями с высоким крутящим моментом. Применено 8 промышленных японских ремней, увеличивающих площадь контакта с шкивами, что обеспечивает стабильную работу при высоких скоростях. |
 | Централизованная гидросистемаИспользуется специально настроенная гидростанция YUKEN с воздушным охлаждением, обеспечивающим низкую рабочую температуру масла. Добавлен центральный узел поддержания давления, фильтрация многоступенчатая и высоконапорная, предотвращающая загрязнение масла и повышающая надёжность работы электромагнитных клапанов. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | FABTEC |
| Код номенклатуры | КА-00076705 |
| Страна-производитель | КНР |
| Угол наклона станины, ° | 30 |
| Токарный патрон, мм | 250 (10") |
| Система ЧПУ | FANUC 0i TF PLUS (3) |
| Максимальная длина заготовки, мм | 830 |
| Максимальный диаметр заготовки, мм | 600 |
| Диаметр обработки над суппортом, мм | 600 |
| Диаметр обработки над станиной, мм | 900 |
| Максимальный диаметр обрабатываемого прутка, мм | 75 |
| Проходное отверстие шпинделя, мм | 90 |
| Конус шпинделя | A2-8 |
| Частота вращения шпинделя, об/мин | 2500 |
| Ход по оси Х, мм | 325 |
| Ход по оси Y, мм | ± 60 |
| Ход по оси Z, мм | 1085 |
| Скорость быстрого хода по оси Х, мм/мин | 12000 |
| Скорость быстрого хода по оси Z, мм/мин | 12000 |
| Точность позиционирования, мм | 0.008 |
| Повторяемость, мм | 0.003 |
| Количество инструмента, шт | 12 |
| Максимальный размер державки резца, мм | 32 х 32 |
| Конус пиноли задней бабки | МК 5 |
| Ход задней бабки, мм | 1085 |
| Мощность двигателя, кВт | 18.5 |
| Мощность сервомоторов X, Y, Z, кВт | 1.5 – 3 |
| Длина, мм | 5200 |
| Ширина, мм | 2500 |
| Высота, мм | 2300 |
| Вес FABTEC TC-900MY/1000, кг | 8500 |
