Производитель: Россия
Токарный станок ТС1640Ф3 предназначен для обработки тел вращения, например, нарезания различных видов резьб, сверления и растачивания центровых отверстий, прорезки канавок, снятия фасок, отрезки. Рабочие циклы происходят в автоматическом режиме. На нем возможно изготовление типовых деталей (до 90% всех деталей в любом производстве). Степень шероховатости обработанной поверхности Rа 0.8. За счет увеличения количества ребер жесткости и уменьшенных габаритов основания общая жесткость станка и устойчивость к вибрациям возросли на 15-30%. Токарный станок ТС1640Ф3 имеет диапазон значений РМЦ от 1500 мм до 10000 мм. **Дополнительно может комплектоваться барфидером, что ещё больше повышает производительность и точность обработки.**
Примеры изделий

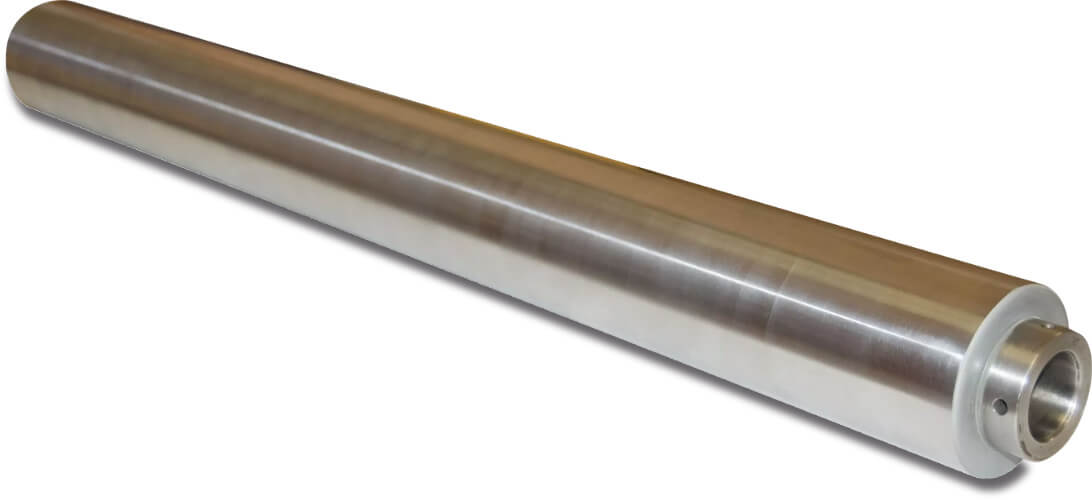

 | Вал Машиностроение |

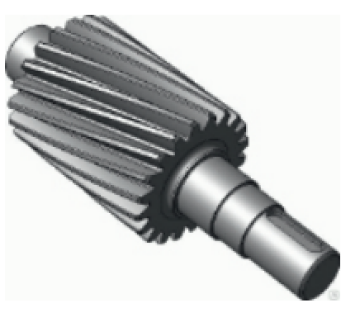

 | Вал-шестерня Автомобилестроение |

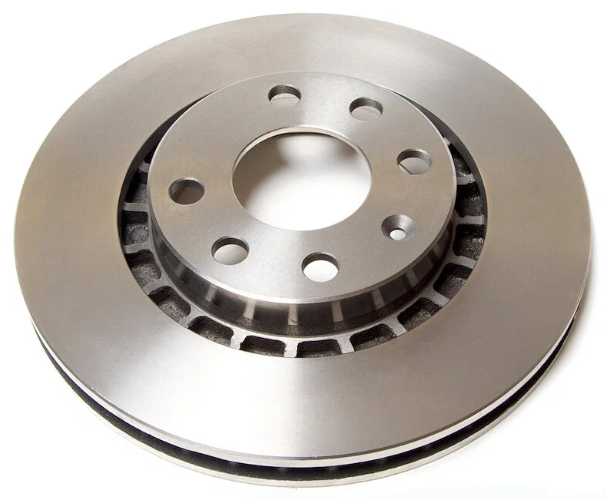

 | Тормозной диск Автомобилестроение |

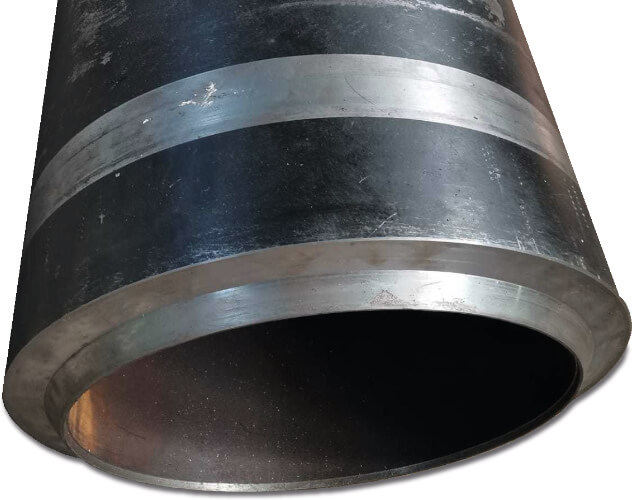

 | Трубы Нефтегазовая отрасль |
 | Фланец Нефтегазовая промышленность |
 | Подшипник Автомобилестроение |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 800 |
| Максимальный диаметр изделия типа диск заготовки над выемкой станины, мм | 880 (545 с VDI50) |
| Максимальный диаметр заготовки, обрабатываемый над суппортом, мм | 480 |
| Максимальный диаметр прутка, мм | 103 (82 с гидро) |
| РМЦ, мм | 1534 |
| Максимальная масса товара заготовки, кг | 2000 (с люнетом) |
| Оси | |
| X, Перемещение, мм | 460 |
| Рабочая подача, мм/мин | 0.01—4000 |
| X/Z, Диаметр/шаг ШВП, мм | 32/48 шаг 5/6 |
| X/Z, Мощность электродвигателя, кВт | 3.9/3.5 |
| X/Z, Тип направляющих | Ласточкин хвост/Призматические |
| Точность позиционирования, мкм | ±5 |
| Повторяемость позиционирования, мкм | ±3 |
| Ширина между центрами направляющих осей X/Z, мм | 435 |
| Шпиндельная бабка | |
| Диаметр 3-х кулачкового патрона, мм | 400 |
| Частота вращения шпинделя, об/мин. | I10—70;II 20—170;III 50—400; IV 125—1000 |
| Диаметр отверстия в шпинделе, мм | 105 |
| Торец шпинделя | С11 (din 55027) |
| Конус шпинделя | Метрический 120 (1:20) |
| Максимальный крутящий момент на шпинделе, Н·м | 2747 |
| Мощность электродвигателя шпинделя (продолжительно), кВт | 11 |
| Тип электродвигателя шпинделя | Асинхронный |
| Револьверная головка | |
| Число инструментов, шт | 4 (40х40)/8/12 (VDI50) |
| Тип хвостовика | 40х40 |
| Время смены инструмента на 1 позицию/полная, сек | 0.6/1.5 (1.5/3 с VDI50) |
| Задняя бабка | |
| Перемещение задней бабки, мм | До патрона |
| Выдвижение пиноли, мм | 250 |
| Диаметр пиноли, мм | 105 |
| Конус пиноли | Морзе 6 |
| Прочее | |
| Номинальный потребляемый ток, А | 63 |
| Система ЧПУ | GSK |
| Тип стружкосборника | Ленточный (опция) |
| Емкость бака СОЖ, л | 110 |
| Емкость бака гидростанции, л | 80 (Опция) |
| Масса нетто, кг | 5300 |
| Масса брутто, кг | 5700 |
| Габаритные размеры (ДхШхВ), мм | 4000х2050х2050 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Система ЧПУ GSK
- Механический трехкулачковый самоцентрирующийся патрон 400 мм, с набором кулачков
- Выносной пульт оператора
- Набор ключей для обслуживания станка
- Регулировочные башмаки
- Рукоятка перемещения задней бабки
- Бак СОЖ в сборе с насосом СОЖ
- Бак для циркуляционной смазки шпиндельной бабки в сборе с масляным насосом
- Руководство оператора и документация по обслуживанию станка
